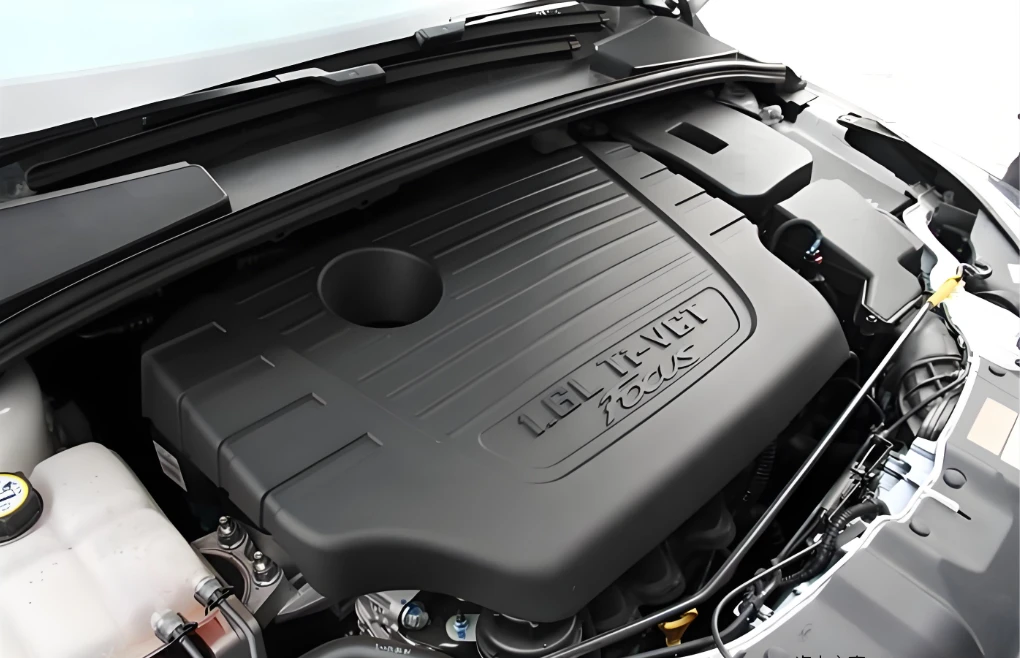

Kalup za ubrizgavanje haube motora automobila

Kalup za ubrizgavanje haube motora automobila je specijalizovani precizni kalup koji se koristi za masovnu proizvodnju spoljašnjeg poklopca / unutrašnje zaštitne ploče automobila. Jezgro ovog kalupa je da se formira ubrizgavanjem termoplastičnih materijala pod visokim{1}}pritiskom (kao što su PA6+GF, PP-T20), ispunjavanje zahtjeva za automobilsku{0}}klasu kao što su tačnost dimenzija od ±0,2 mm, površina A-klase i otpornost na visoke-temperature od -40 stepeni do 140 stepeni.



I. Cjelokupni dizajn kalupa

1. Izgled šupljine

Standardno rješenje:Jedan kalup s jednom šupljinom (za velike proizvode sa složenom strukturom i zahtjevima za više{0}}izvlačenjem jezgara).

Male korice:Jedan kalup sa dve šupljine (uravnotežen raspored).



2. Dizajn površine razdvajanja

princip:Odaberite najveću konturu proizvoda, uzimajući u obzir vađenje iz kalupa, ventilaciju i mogućnost obrade.

Uobičajeno za poklopce motora:Planarni rastanak na najnižoj tački, u kombinaciji s lokalnim piercingom ili tretmanom upornjaka za visinske razlike.



3. Dijelovi kalupa (jezgra/šupljina)

Materijali:Obično se koriste za šupljine i jezgra su P20, 718H i 2738 (prethodno kaljeni HRC32~38); za klizače i nagnuta jezgra se koriste SKD61 i H13 (ugašeni HRC50~54).

Struktura:Kompleksne oblasti su modularizovane (za lakšu obradu, održavanje i ventilaciju); osiguravaju ujednačenu debljinu zida i uravnoteženo hlađenje.





II. Dizajn ključnog sistema

1.Sistem izlivanja (uglavnom vruće vode)

Vrsta:Vruća i hladna klizač više-injekcija kapije (5 do 8 bočnih kapija / tačaka).

Funkcija:Uravnotežite punjenje za velike ravne površine, spriječite kratke udarce, smanjite linije zavarivanja i smanjite unutrašnje naprezanje.

Dizajn:Odabir kapije na nevidljivim površinama i na područjima debljine zida; opremljen bunarima za hladne puževe; Kontrola temperature vruće vode je precizna (±1 stepen).



2. Bočno izvlačenje jezgra{1}}i demolding

·Snap-uklapanje / međusobno zaključavanje:Kosi klin za jezgro (kosi klin za izbacivanje) (ugao 3 stepena ~8 stepeni).

· Bočna rupa / Bočno udubljenje:Klizač kosih vodećih klinova / Klizač savijenog klina (blok-otporan na habanje, kaljena površina vodilice).

· Izbacivanje:Kombinacija klina za izbacivanje + cijev za izbacivanje + blok za izbacivanje; opremljen sa pre-resetovanjem i strukturom protiv-bijele oznake.



3. Sistem kontrole temperature (hlađenja).

· Konformni kanali za hlađenje (8~12mm od površine šupljine), prečnika 8~12mm, temperaturna razlika između ulaza i izlaza manja ili jednaka 2 stepena.

·svrha:Ravnomerno hlađenje, skraćuje ciklus (45~60s), smanjuje deformaciju savijanja.



4. Vođenje i ispuh

·vođenje:4 seta vodećih klinova i čaura + konusno pozicioniranje površine (preciznost zatvaranja kalupa ±0,02 mm).

·Odzračivanje:Utori za odzračivanje na površini razdvajanja (0,02~0,05 mm dubine) + odzračivanje kroz razmak između umetaka i klinova za izbacivanje; izduvni umetci se postavljaju u prostor zarobljenog vazduha na kraju.





III. Ključne tačke dizajna i proizvodnje

1. Analiza toka plijesni:Potvrdite punjenje, pritisak zadržavanja, hlađenje, savijanje i optimizirajte kapiju i proces.

2. Obrada:Brzo{0}}glodanje (HSK-E63), ogledalo EDM, duboko bušenje rupa; poliranje površine Ra Manje ili jednako 0,8 μm.

3. Proba kalupa:Fokusirajte se na provjeru ispune, iskrivljenosti, glatkoće{0}}povlačenja jezgre i nedostataka izgleda.

4. Taizhou Huangyan Jiutai MoldCo., Ltd. je specijalizirana za kalupe za haube automobila u automobilima, usvajajući vruće vode, snažno hlađenje i modularno vučenje jezgra-, pogodno za PP/PA+GF materijale, ispunjavajući zahtjeve za milion ciklusa kalupa i laganu težinu za vozila nove energije.
